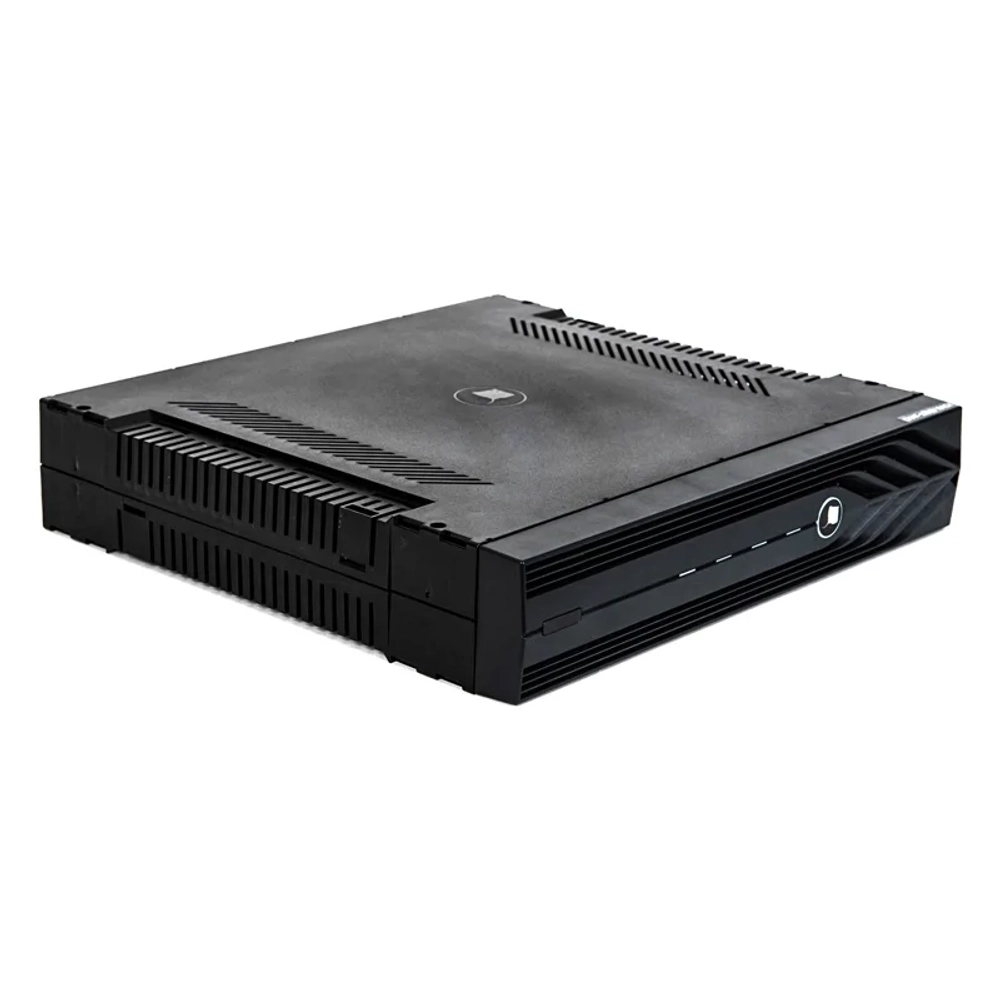

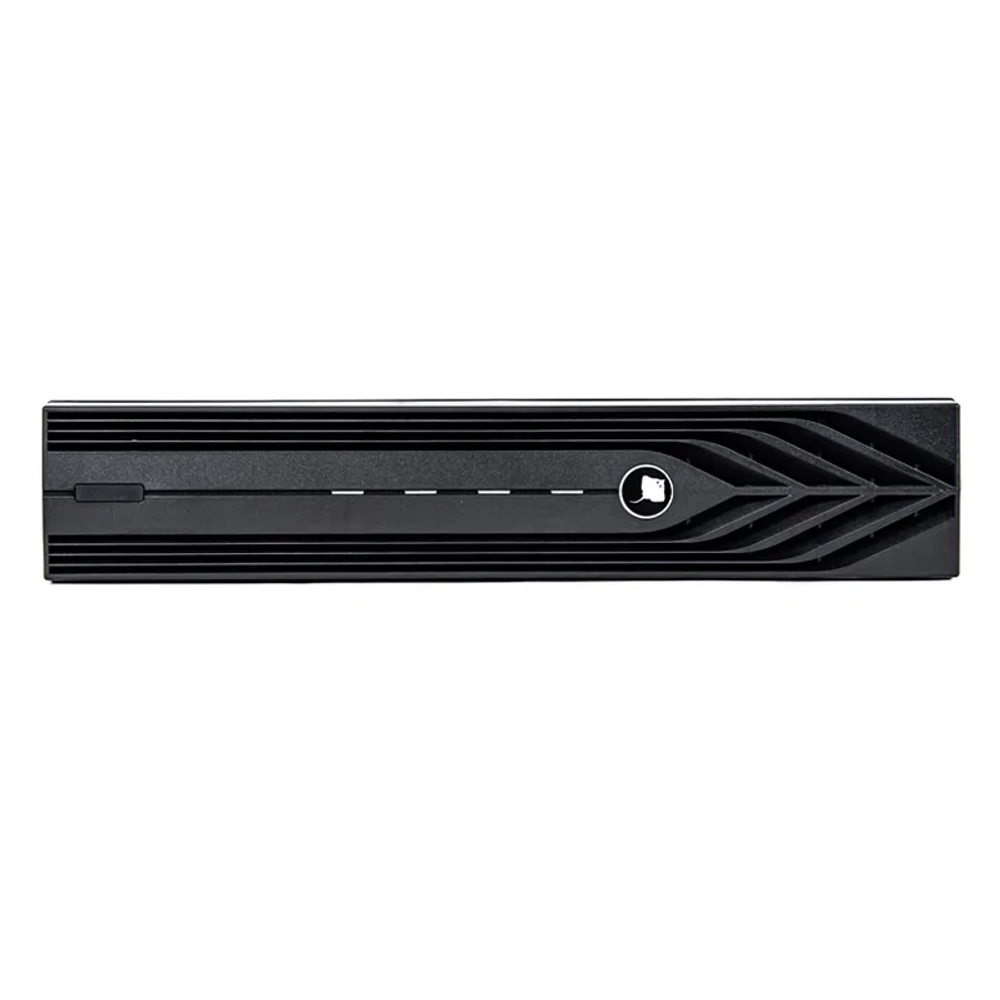

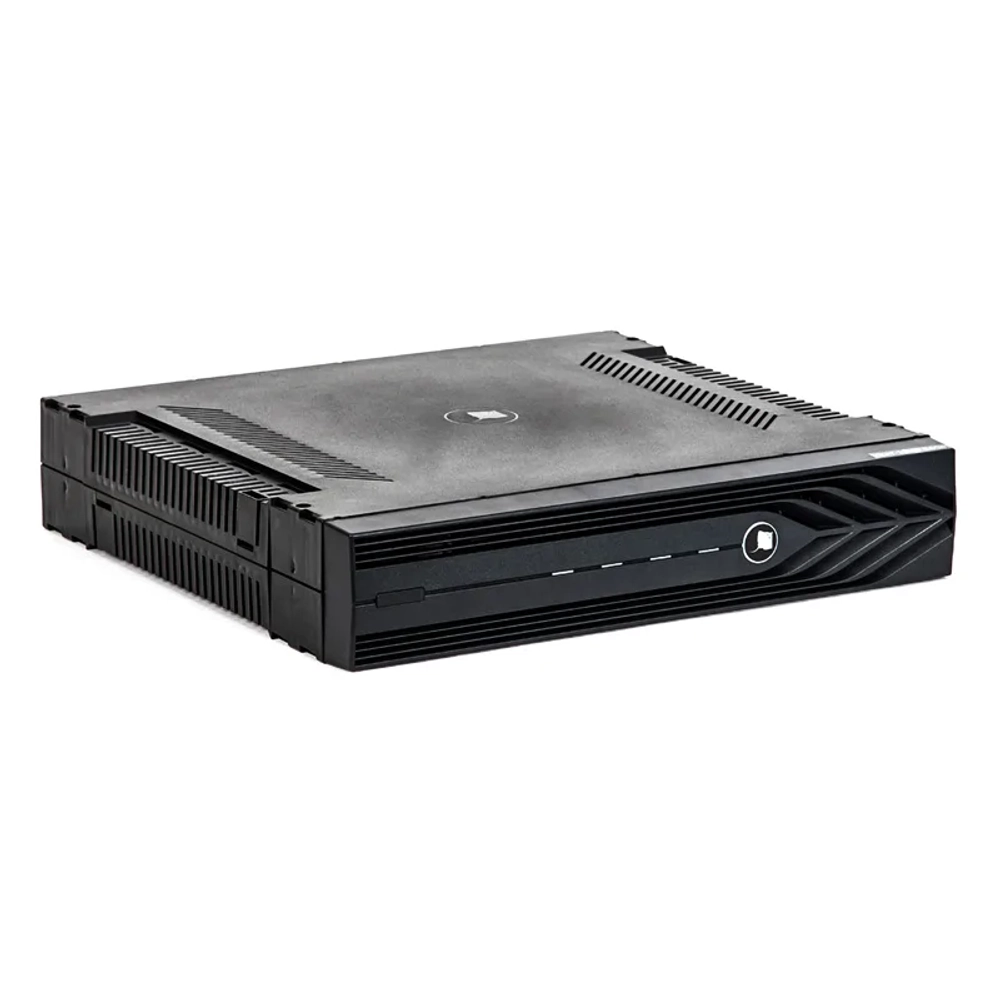

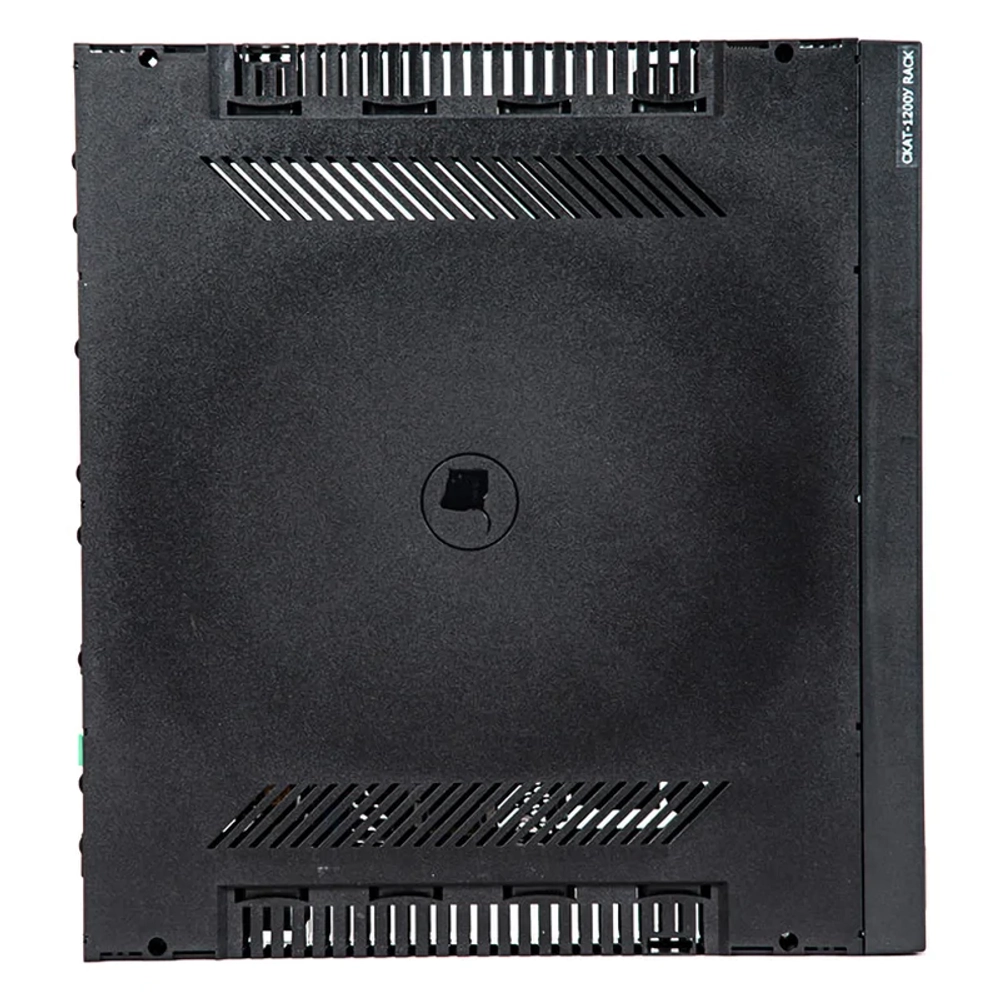

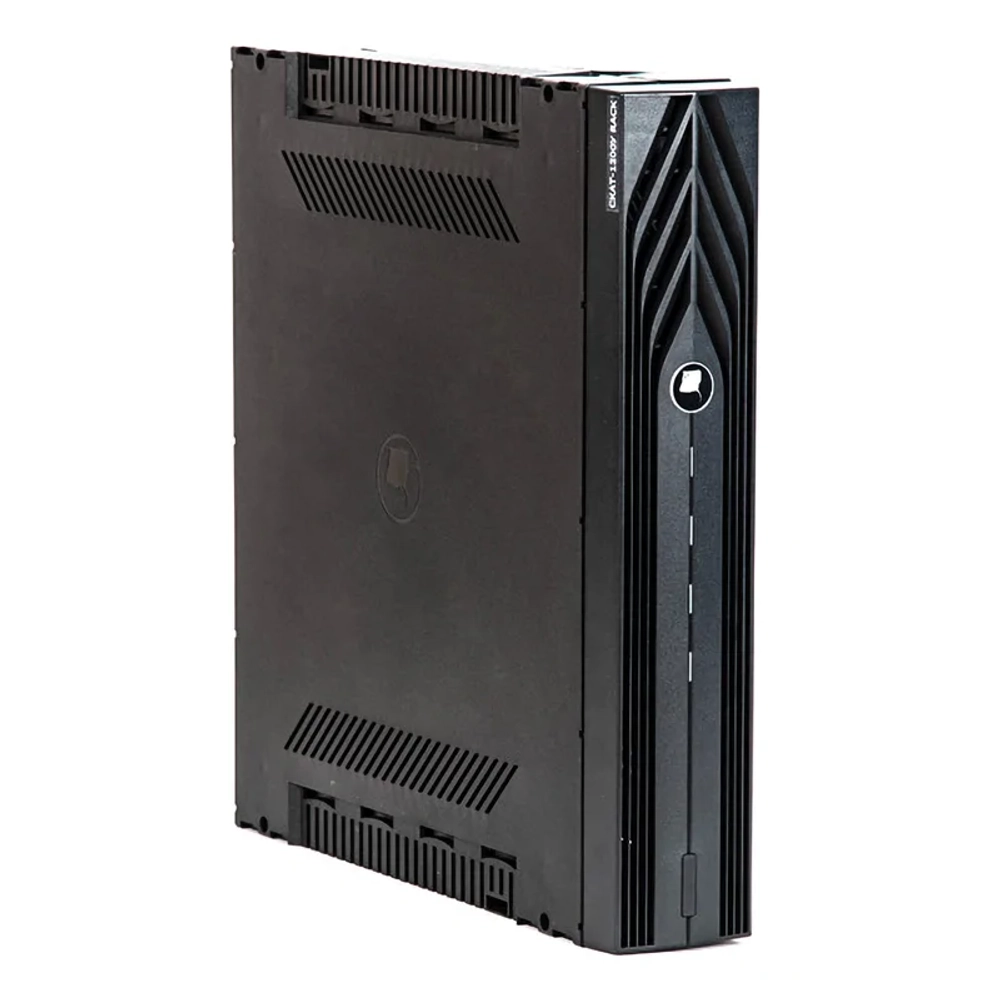

SKAT 1200У RACK источник бесперебойного питания 2141

Бастион СКАТ-1200У Rack; 12В, 6А, диапазон входного напряжения 170-242В; Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора «Сеть», «АКБ», «Выход» и 1 информационный выход в формате «сухие контакты реле» — «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Корпус под шкаф 19", высота 2U, Корпус под 2 АКБ 7-17 Ач (внутренние), возможность подключения 2-х внешних АКБ до 40 Ач, диапазон рабочих температур -10…+40°С, металлический корпус, IP20.

Передовые технологии и опыт мы собрали в одном приборе.

Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.

Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.

Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.

Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.

Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.

СКАТ-1200У RACK предназначен для обеспечения резервированным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 12 В постоянного тока и токами потребления до 6,0 А, а также резервного электропитания устройств с токами потребления до 7,0 А.

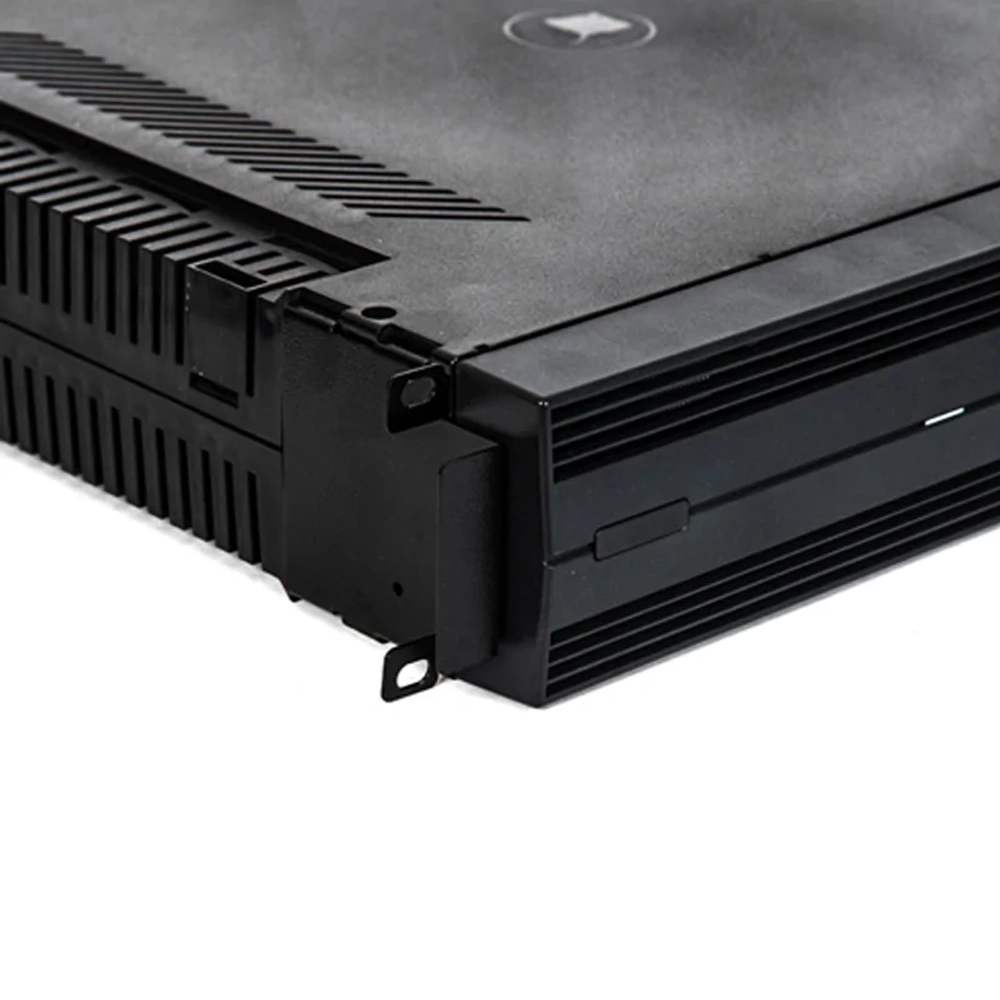

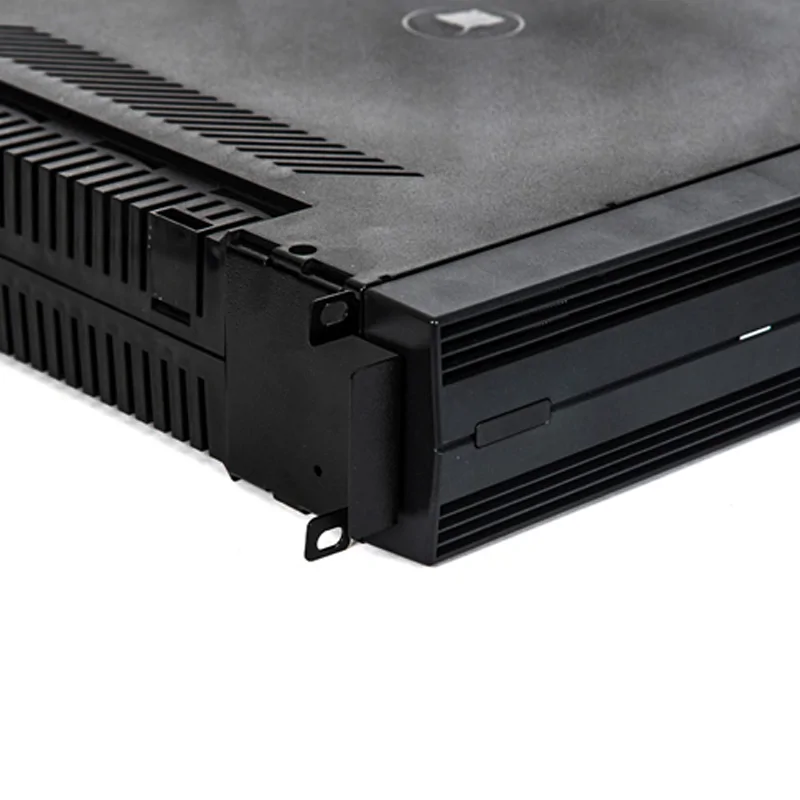

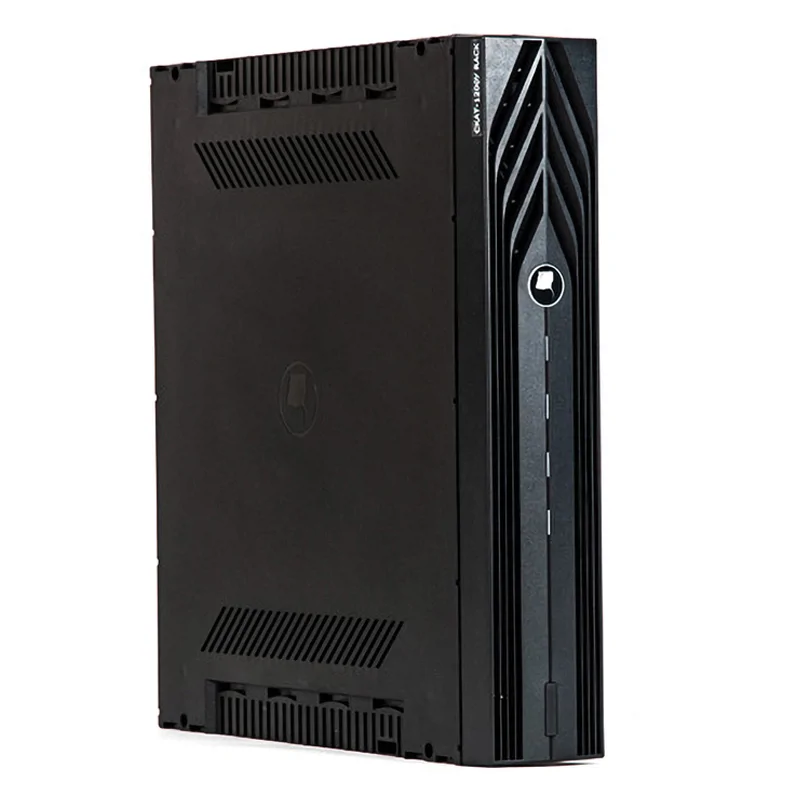

ИБП СКАТ-1200У RACK выполнен в корпусе высотой 2U и предназначен для установки в стойки или шкафы 19".

Особенности СКАТ-1200У RACK

• питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);
• автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
• оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п.1 таблицы;
• защита от кратковременного короткого замыкания на выходе с отключением выходного напряжения;
• автоматическое восстановление выходного напряжения после устранения причины короткого замыкания;
• защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
• защита от короткого замыкания клемм АКБ;
• защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.7 таблицы;

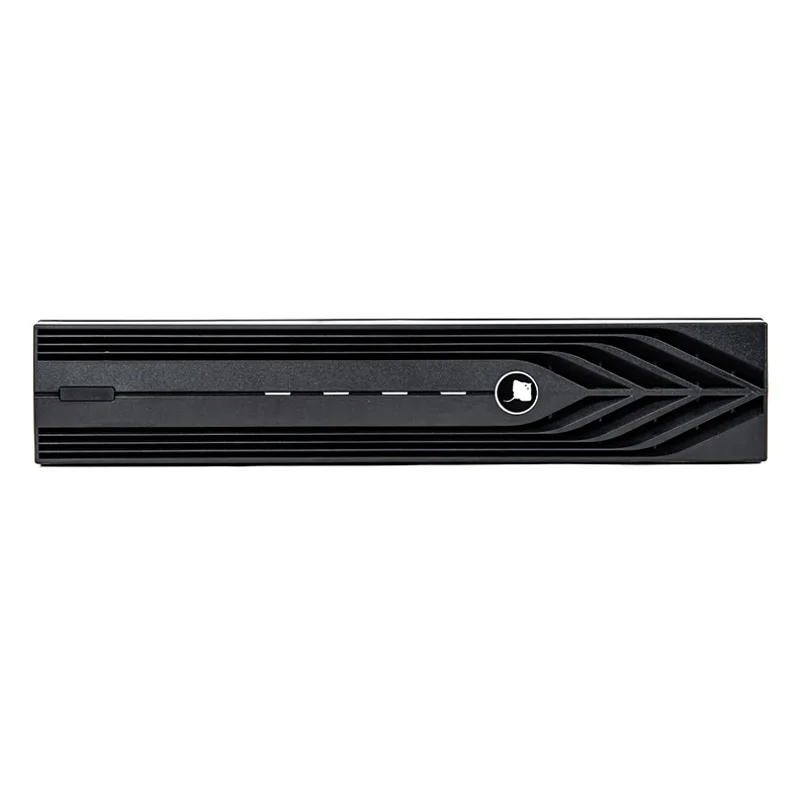

• светодиодная индикация наличия напряжения электрической сети: «СЕТЬ»;
• светодиодная индикация процесса заряда АКБ: «АКБ»;
• светодиодная индикация наличия напряжения выхода: «ВЫХОД»;
• светодиодная индикация выполнения процесса «Холодный пуск»: «ХОЛОДНЫЙ ПУСК»;
• светодиодная индикация наличия питающих напряжений (от сети и/или АКБ): «SKAT»;

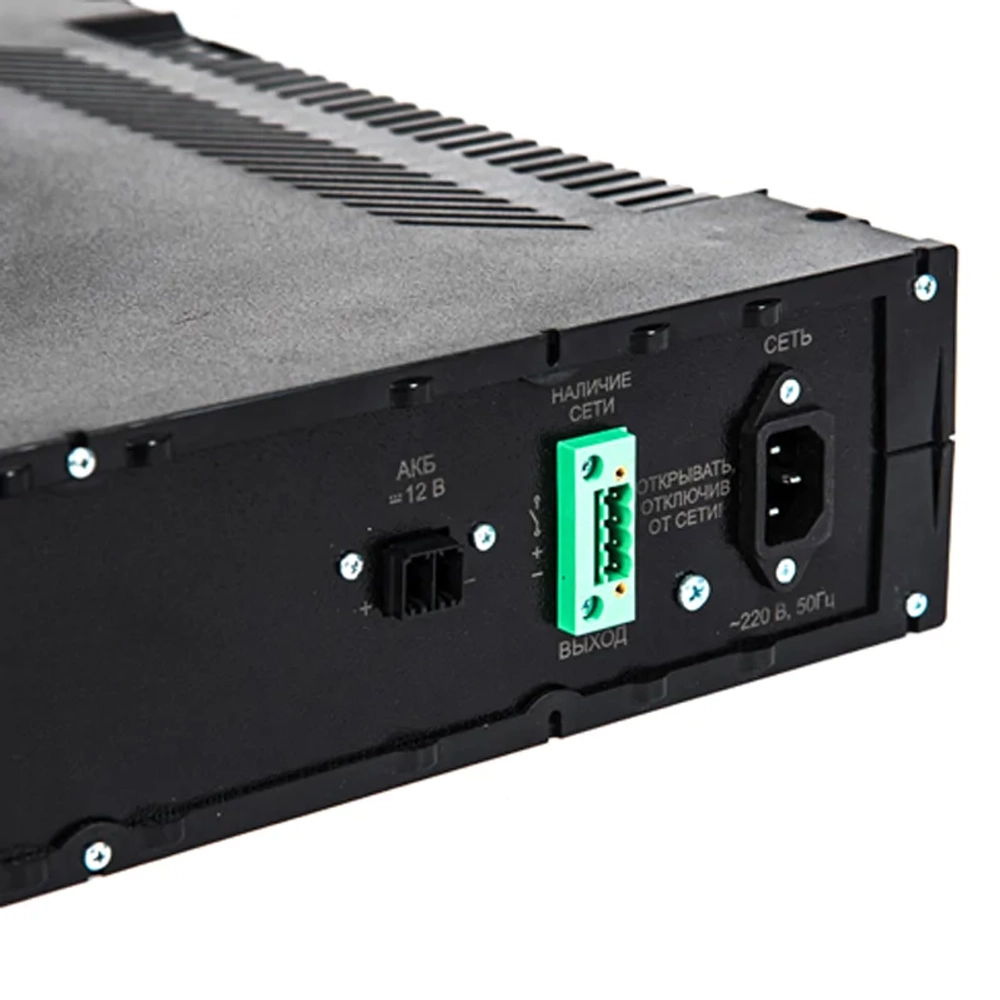

• выдача информационного сообщения в формате «СУХОЙ КОНТАКТ» о наличии напряжения сетевого электропитания на входе изделия: клеммы «НАЛИЧИЕ СЕТИ» замкнуты;
• защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
• возможность включения выходного напряжения при отсутствии сетевого напряжения и наличии исправной и заряженной АКБ (кнопка «ХОЛОДНЫЙ ПУСК»).
