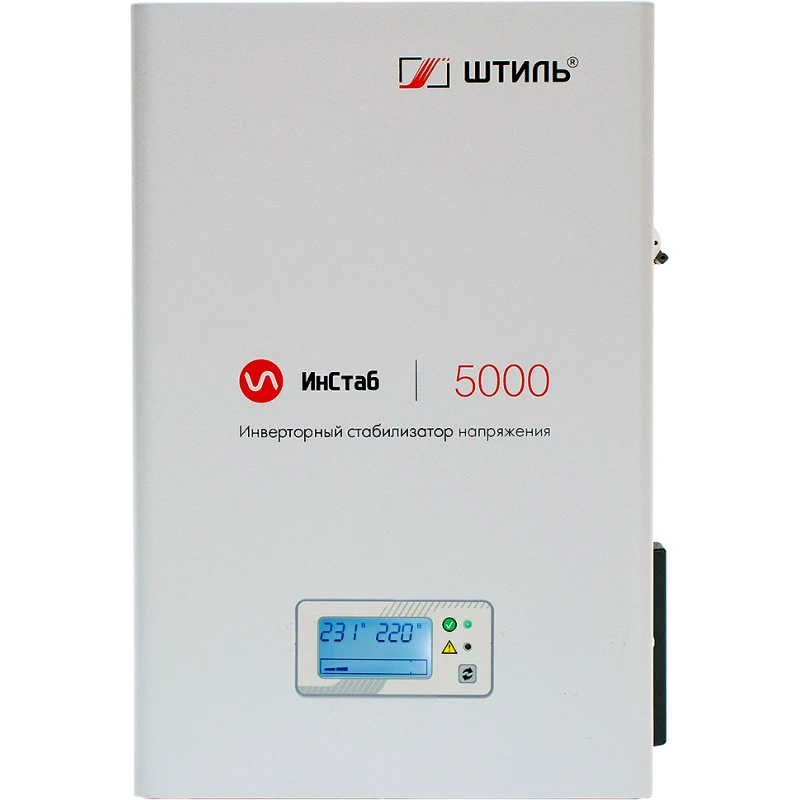

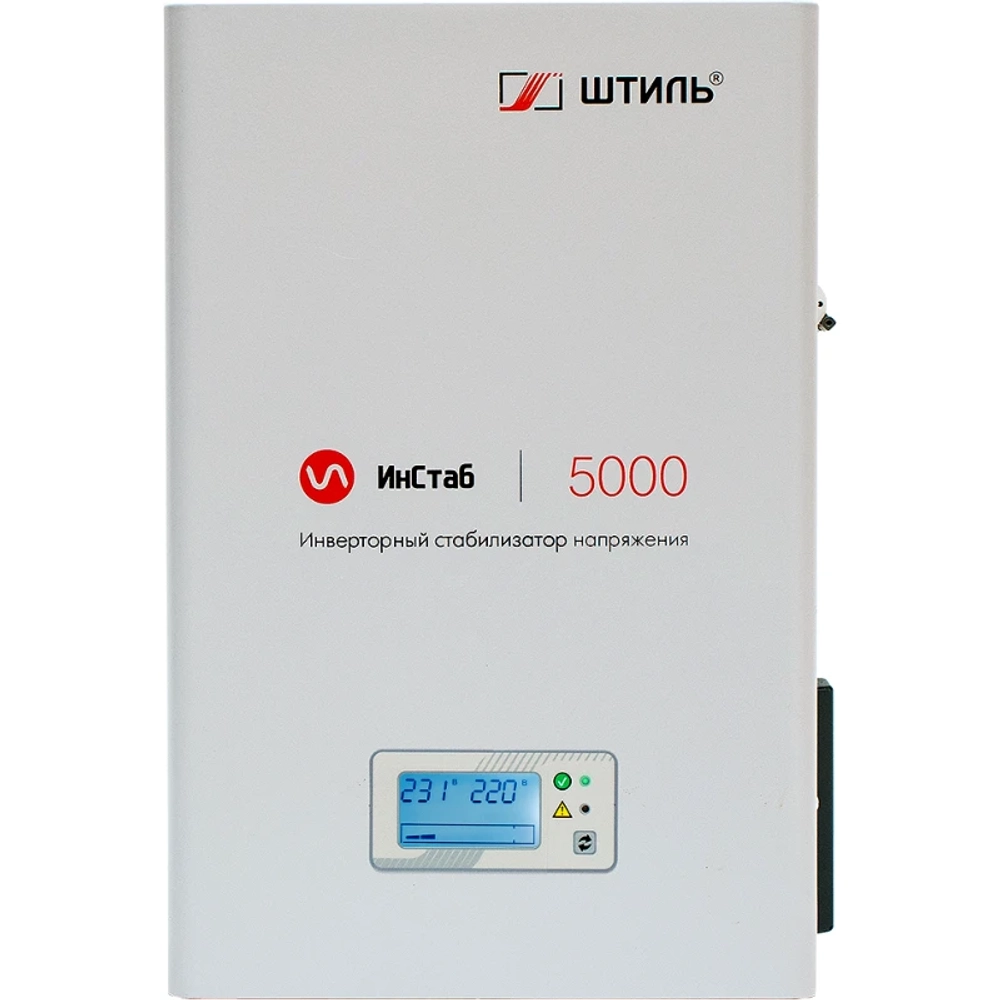

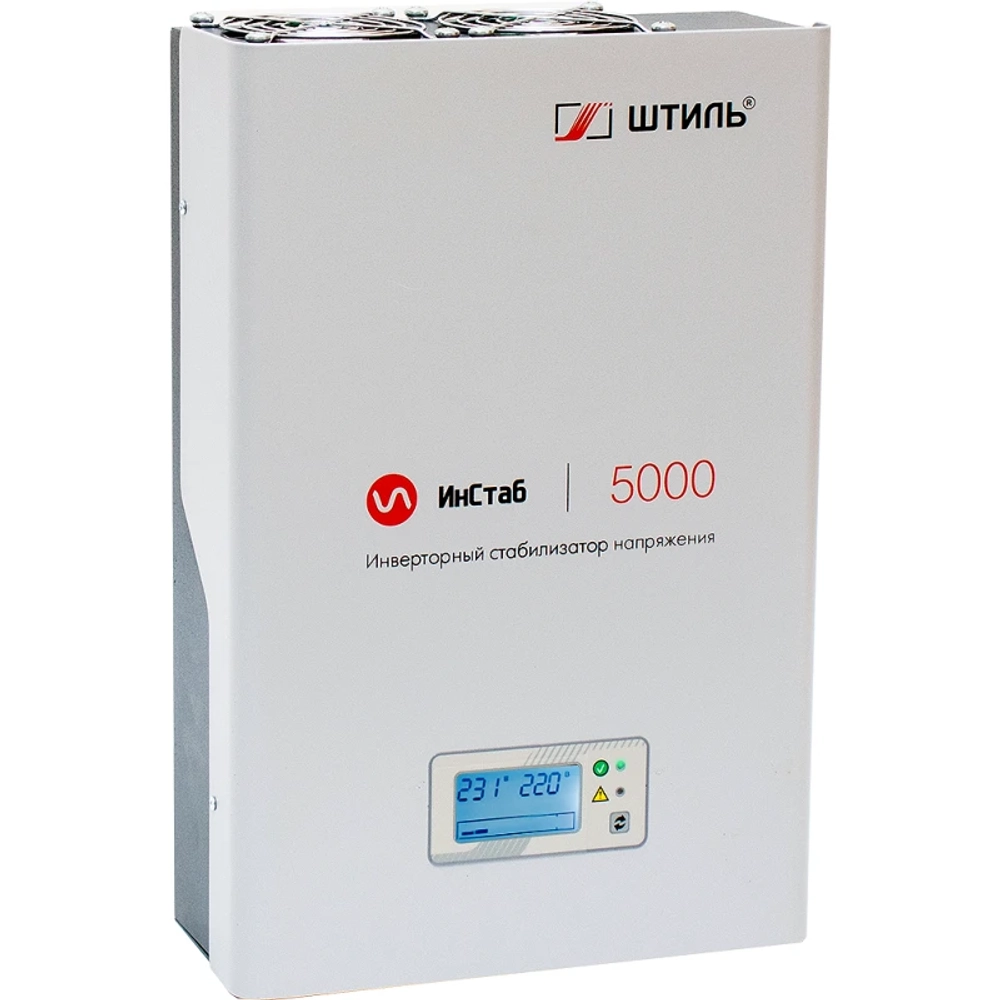

Стабилизатор Штиль ИнСтаб IS5000 с выходной мощностью 4500 Вт выравнивает напряжение для потребляющих электроприборов в квартирах, частных домах и офисах. Модель построена по схеме двойного преобразования: входной переменный ток переводится в постоянный, затем инвертор восстанавливает из него переменный с чистой синусоидой. Благодаря такой архитектуре корректировка происходит без задержек – время реакции составляет 0 мс. Выходное напряжение удерживается в пределах 220–230 В при любых скачках на входе от 90 до 310 В. Корпус настенного исполнения адаптирован к реалиям российских сетей и сертифицирован по стандарту EAC.
Ключевые особенности:
- Точность стабилизации ±2 %, время отклика – 0 мс.
- Выходной сигнал - чистая синусоида без искажений.
- КПД достигает 97%, входной коэффициент мощности 0,99.
- Напряжение на входе: 90–310 В, на выходе регулируется от 220 до 230 В.
- Охлаждение двойное: естественная конвекция до 50°C и вентиляторы.
- Защита от перегрузок, коротких замыканий, перегрева, аварийных скачков сети.
- Электронный и ручной байпас для переключения нагрузки напрямую в сеть.
- Варистор на 2 кВ для обработки импульсных перенапряжений за 50 мкс.
- Фильтры подавляют помехи в диапазоне 150 кГц – 30 МГц.
Назначение Штиль ИнСтаб IS5000
Стабилизатор обеспечивает качественным питанием системы отопления и водоснабжения, вентиляционное и кондиционирующее оборудование, аудио- и видеотехнику, светодиодные светильники, охранные комплексы и электроинструмент. Инверторная схема позволяет подключать потребителей с повышенными пусковыми токами – устройство выдерживает 150% номинальной нагрузки в течение 5 секунд.
Прибор одинаково эффективен как при глубоких просадках до 90 В, так и при перенапряжении до 310 В. Выходное напряжение всегда удерживается на заданном значении с минимальными отклонениями. Встроенные фильтры блокируют высокочастотные помехи, не пропуская их ни к нагрузке, ни обратно в сеть.
При кратковременных провалах сетевого напряжения стабилизатор поддерживает питание подключенной техники до 200 мс – чувствительное оборудование не успевает отключиться.
Монтаж и коммутация

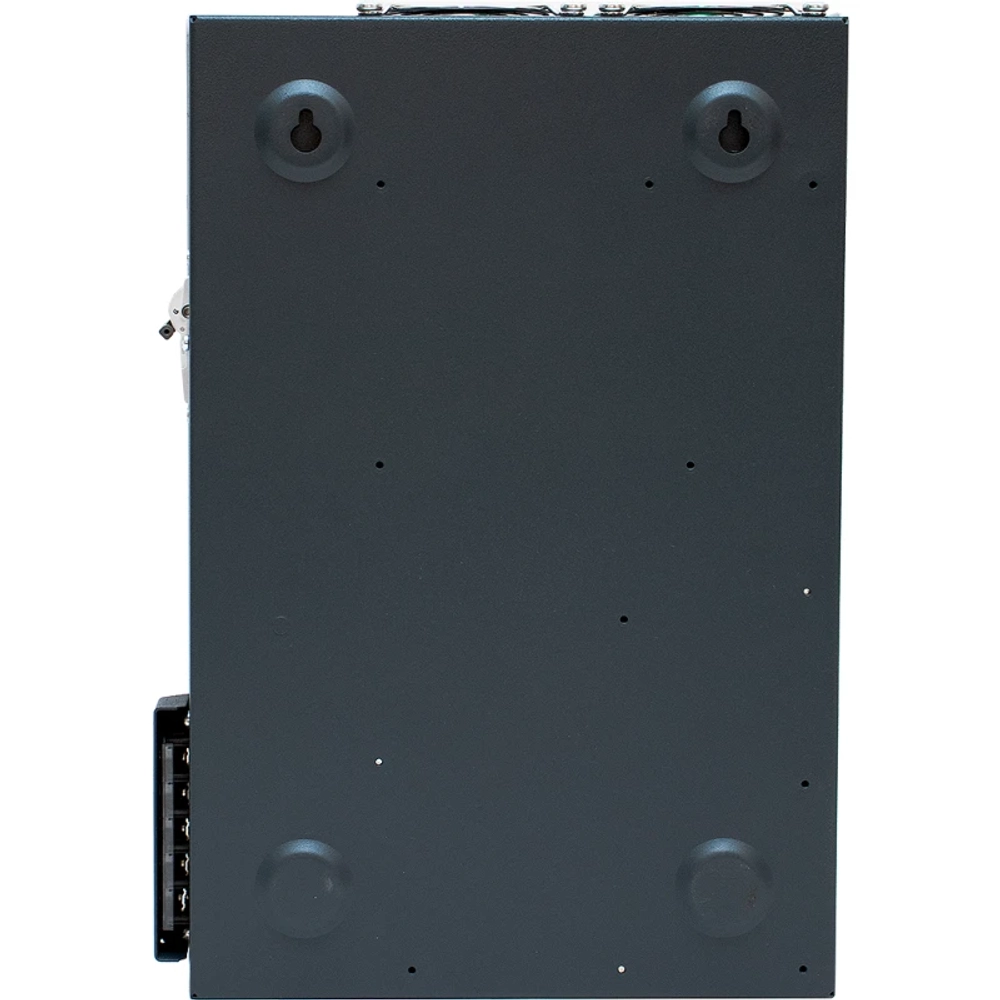

Стабилизатор напряжения Штиль ИнСтаб IS5000 крепится на стену через отверстия в задней части корпуса – используются саморезы по дереву или дюбель-гвозди в зависимости от материала стены.
Подключение к сети и нагрузке выполняется через клеммные колодки с правой стороны устройства. Провода зачищаются, вставляются в клеммы и фиксируются винтами. Такой способ удобен при монтаже в распределительный щит или при подключении нескольких потребителей через групповые автоматы.
Органы управления и индикация

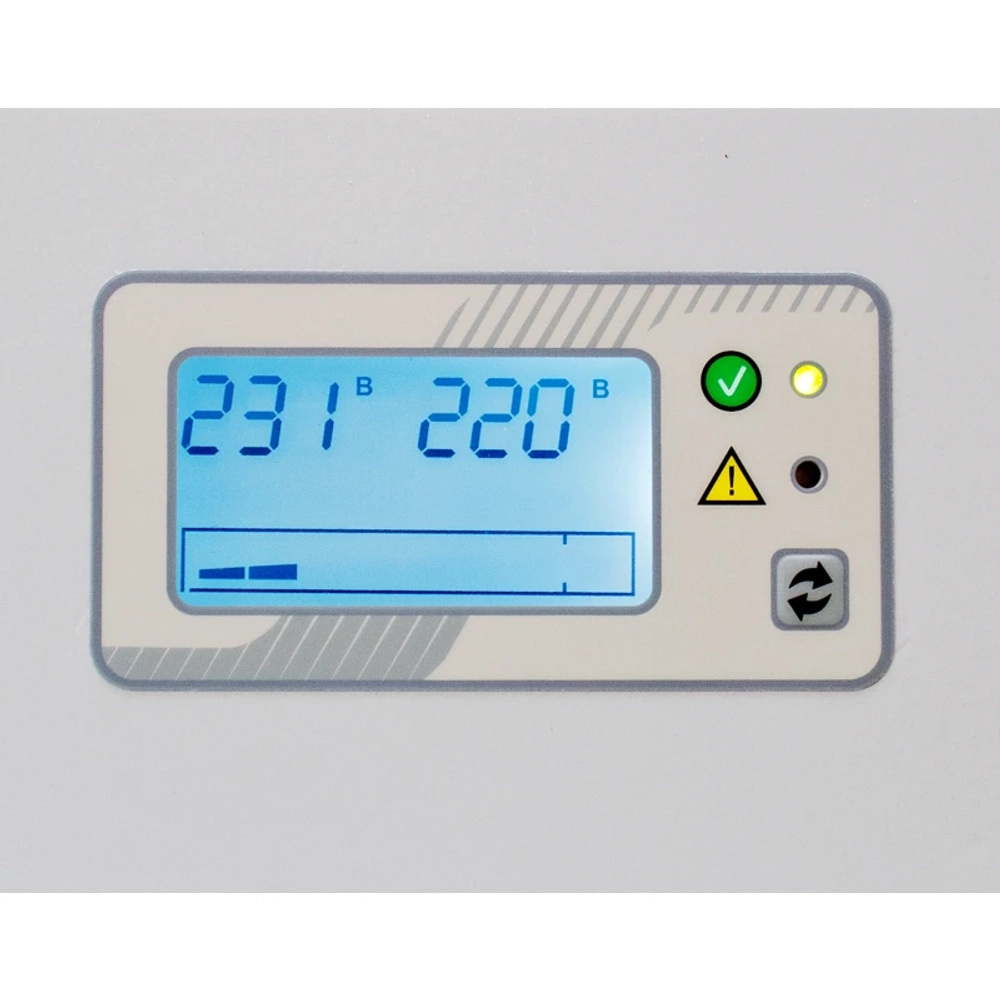

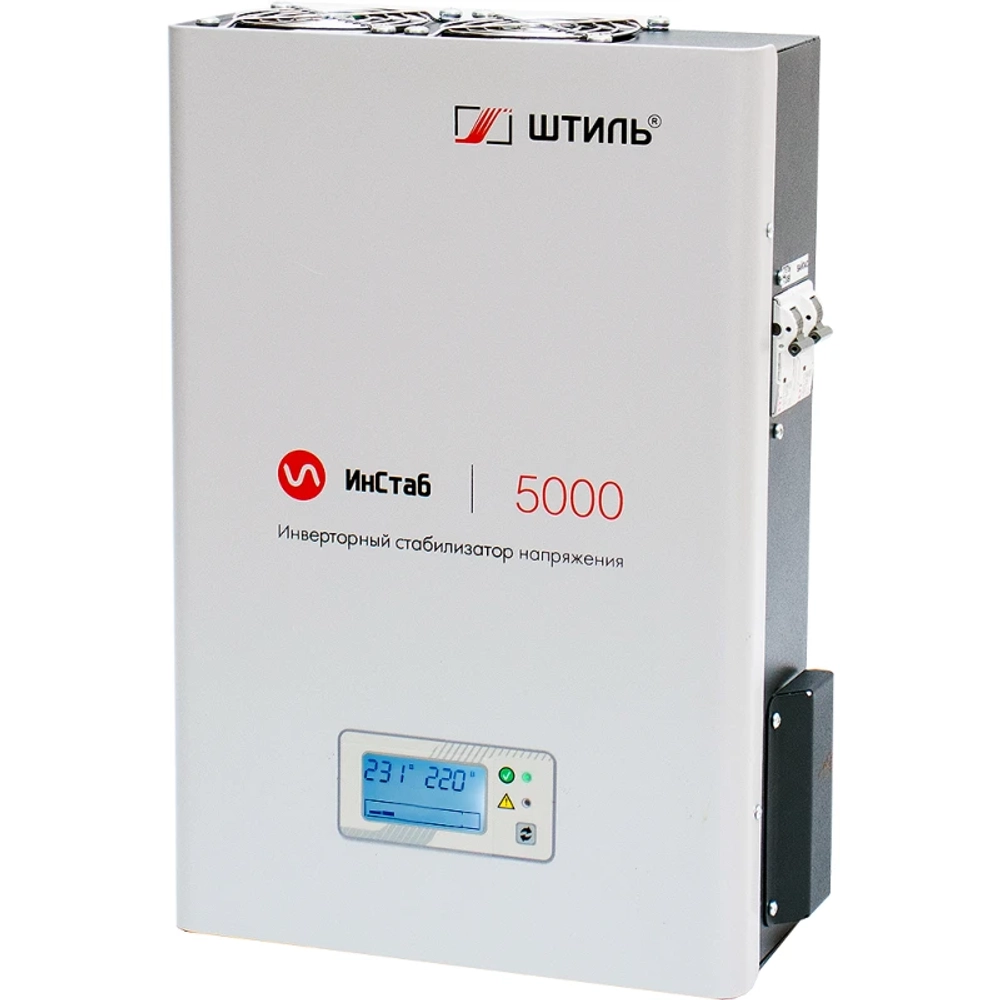

На лицевой панели расположены ЖК-дисплей, два светодиодных индикатора и кнопка управления. Зеленый индикатор горит постоянно при штатной работе и мигает при переходе на байпас. Красный индикатор загорается при неисправностях.
Жидкокристаллический экран отображает напряжение, мощность и загрузку в процентах, температуру внутри корпуса, системные уведомления. Кнопкой переключают экраны и настраивают выходное напряжение от 220 до 230 В с шагом 1 В. Настройка доступна только после перехода на ручной байпас.
Системы защиты и байпасы
Электронная защита автоматически отключает устройство при перегрузке и перегреве, коротком замыкании или выходе напряжения сети за пределы 90–310 В. После ликвидации причины устройство восстанавливает работу самостоятельно.
Электронный байпас активируется при неисправности внутренних узлов, перегрузке или перегреве – потребители переключаются на сеть без прерывания питания.

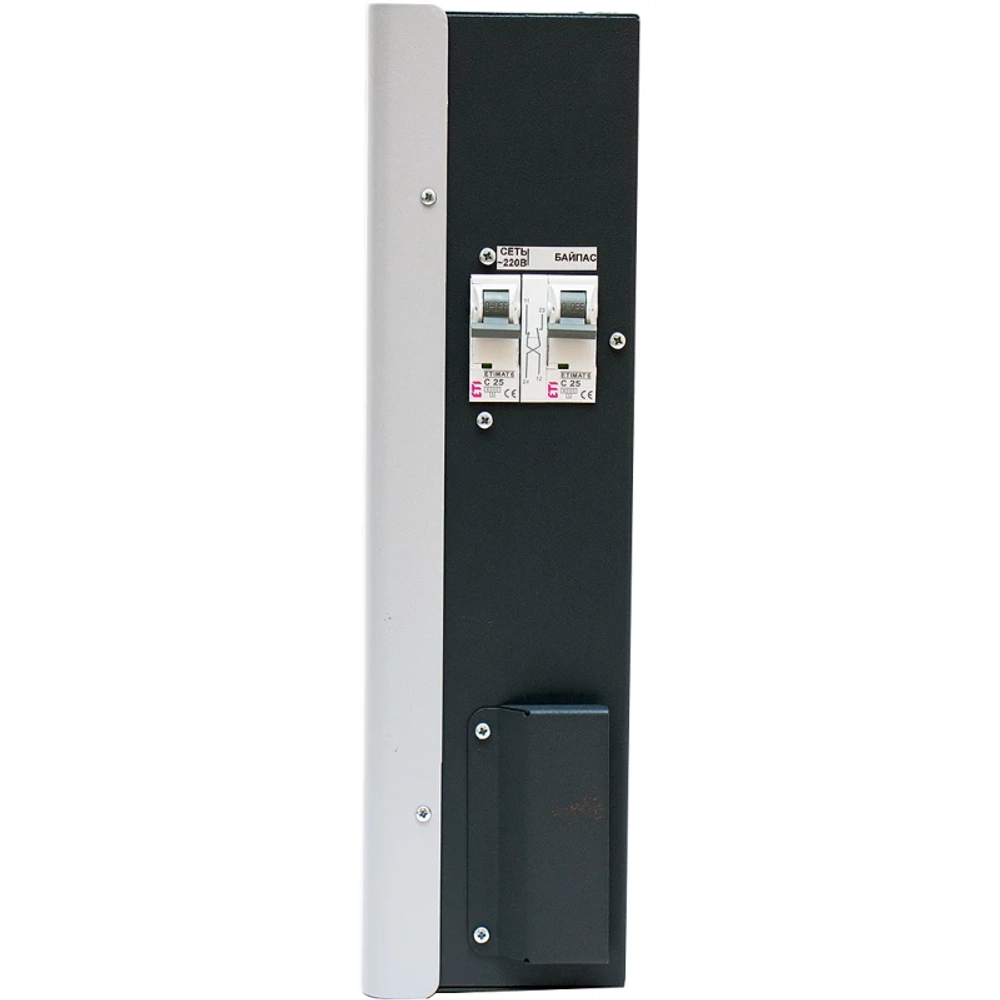

Ручной байпас находится на боковой панели и позволяет оператору вручную перевести питание потребителей на сеть, например, для технического обслуживания стабилизатора.
Особенности охлаждения

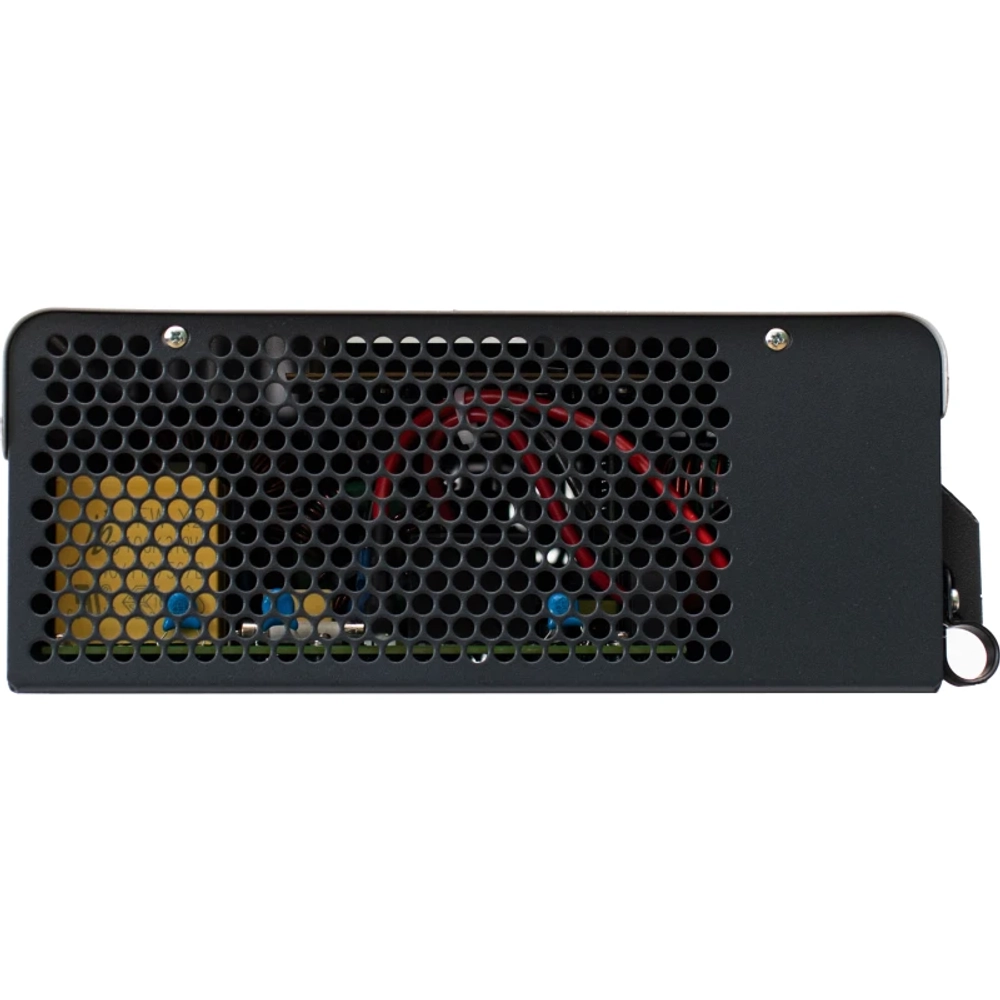

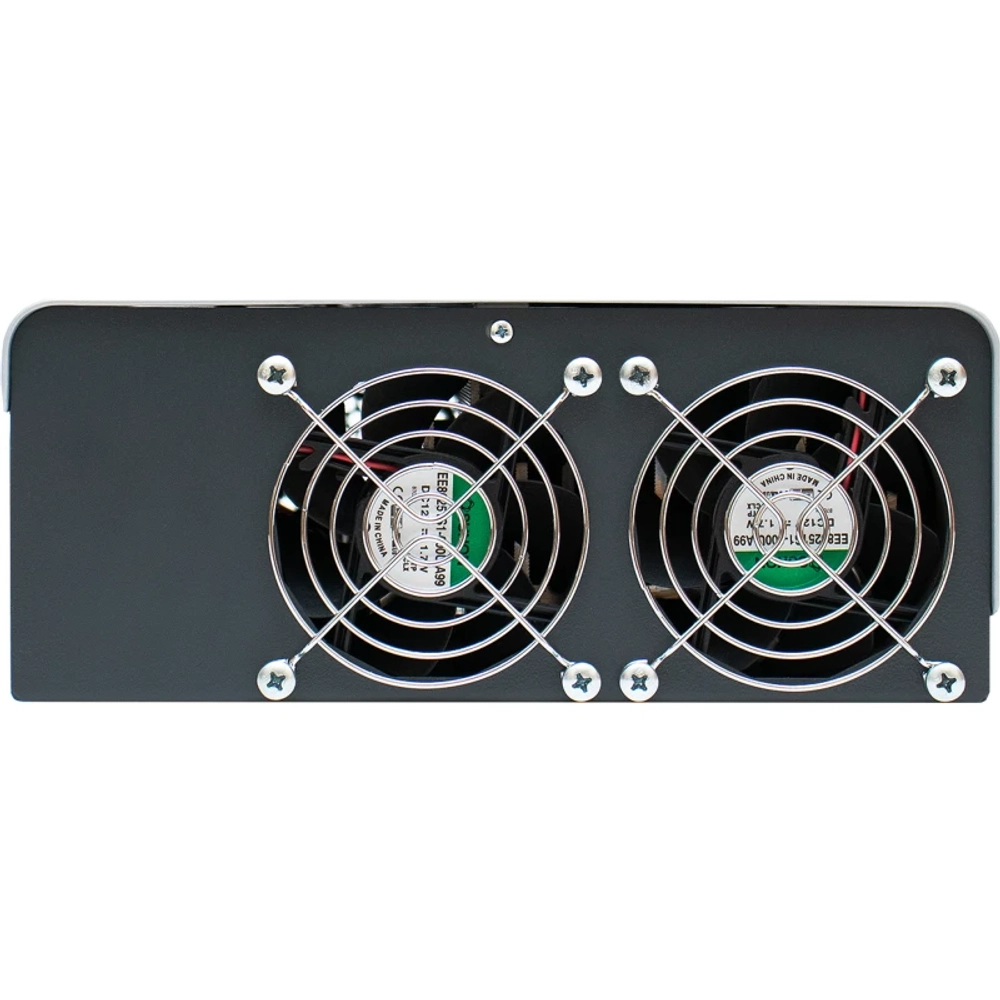

Два вентилятора включаются только при нагреве корпуса выше 50°C. В обычном режиме прибор охлаждается естественной конвекцией и работает абсолютно бесшумно. Такой подход продлевает ресурс вентиляторов и снижает уровень шума в жилых помещениях.
