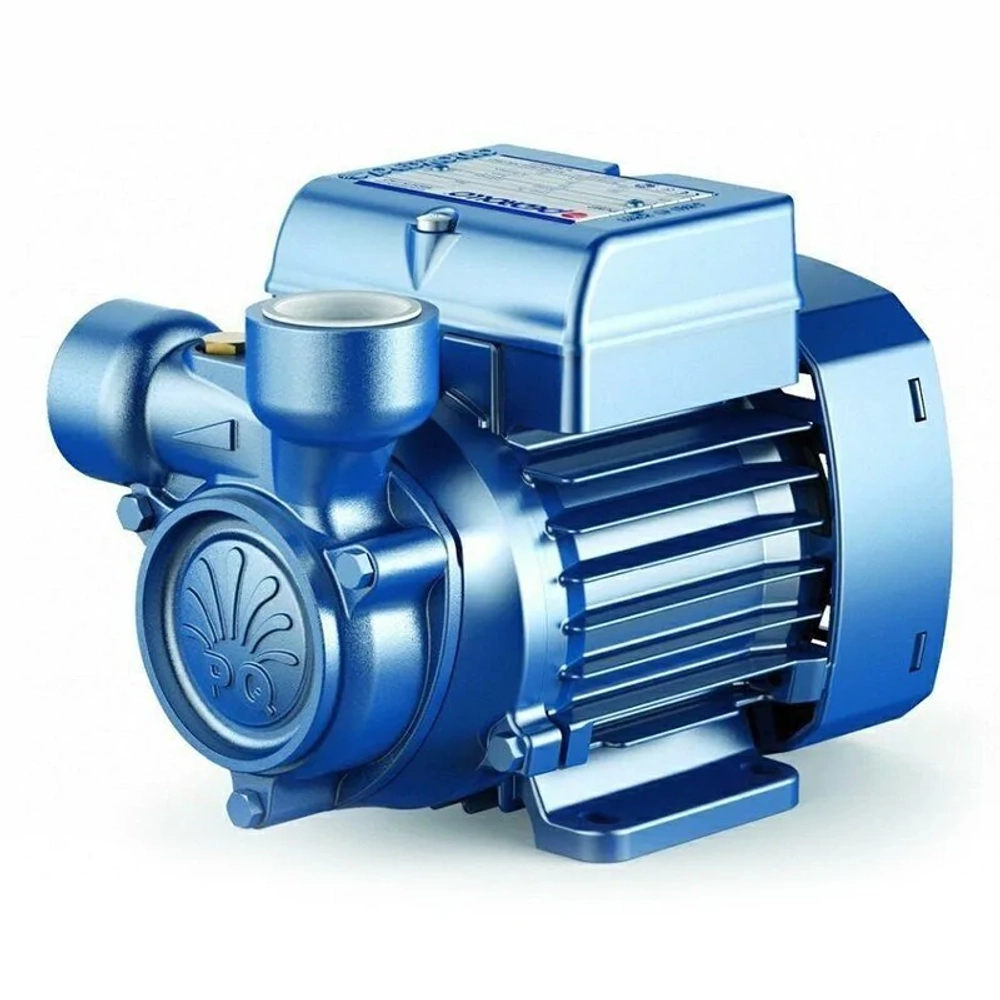

Насос вихревой Pedrollo PQm 70, 41PQ70A1

ПРИНЦИП РАБОТЫ НАСОСА серии PQ: Серия насосов PQ включает в себя вихревые электронасосы, назначение которых связано с тем, что на периферии их рабочего колеса имеется большое количество радиальных лопаток, передающих энергию накачиваемой жидкости. Специальный профиль лопаток обеспечивает радиальную рециркуляцию поступающей в насос жидкости между лопатками рабочего колеса и двойным каналом, расположенным по его обеим сторонам. Так как каждая из многочисленных лопаток участвует в передаче энергии, давление жидкости постепенно возрастает в процессе ее перехода от всасывающего к нагнетательному патрубку; тем самым обеспечивается, с одной стороны, равномерность потока и отсутствие пульсаций, а с другой стороны - высокое давление и крутизна характеристик рабочих кривых. При относительно простой конструкции насосы серии PQ отличает особо тщательно выполненная механическая обработка, позволяющая избежать снижения рабочих характеристик. Фирма PEDROLLO S.P.A., работающая на рынке вихревых электронасосов с 1975 года, накопила огромный опыт в области оптимальных конструктивных решений и технологий. Этот опыт, дополняемый усилиями, направленными на полную автоматизацию производственных процессов, обеспечивает фирме мировое лидерство в данной отрасли. ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСА серии PQ: Насосы данной серии рекомендуются для перекачки чистой воды без наличия абразивных частиц и химически не агрессивных жидкостей. Гидравлические характеристики этих электронасосов, совместно с их компактностью и прочностью, позволяют использовать их в промышленных целях и допускают установку в условиях, в которых функционирование насосов другого типа было бы невозможным. Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия. ОСОБЕННОСТИ МОДЕЛИ: Подача насоса до 90 л/мин. (5,4 м3/ч) Напор насоса до 100 м Манометрическая высота всасывания насоса до 8 м Температура жидкости до +90°С Максимальная температура окружающей среды +40°C Корпус насоса: из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1. Опора насоса: из алюминия с латунной (патент № 1289150) вставкой уменьшает нагрузку возникшую при запуске, из-за возможного блокирования рабочего колеса, когда насос не функционирует длительный период. Рабочее колесо насоса: из латуни. Ведущий вал насоса: из нержавеющей стали AISI 430 F(AISI 416 до 0.50 кВт). Механическое уплотнение насоса: из керамики и графита. Электродвигатель насоса: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, конструктивного типа "IM D3", пригодный для непрерывной работы. В однофазных двигателях насоса предусмотрено встроенное термозащитное устройство (аварийный выключатель). Трехфазные двигатели насоса должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам. Класс изоляции насоса: F (В до 0.75 кВт). Степень защиты насоса IP 44 (IP 55 для PQ 3000) Зарегистрированная модель насоса № 72753
